斗式提升机

斗式提升机介绍 该提升机具有输送量大、提升高度高、运行平稳可靠、寿命长显著优点,其主要性能及参数符合JB3926----85《垂直斗式提升机》(该标准等效参照了国际标准和国外先进标

详细介绍

  斗式提升机介绍

  该提升机具有输送量大、提升高度高、运行平稳可靠、寿命长显著优点,其主要性能及参数符合JB3926----85《垂直斗式提升机》(该标准等效参照了国际标准和国外先进标准),牵引圆环链符合MT36----80《矿用高强度圆环链》,本提升机适于输送粉状、粒状及小块状的无磨琢性及磨琢性小的物料,如:煤、水泥、石块、砂、粘土、矿石等,由于提升机的牵引机构是环行链条,因此允许输送温度较高的材料。

  提升机性能特点

  1、斗式提升机的驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置,在物料提升时几乎无回料和挖料现象,因此无效功率少。

  2、斗式提升机的提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料,密封性好,环境污染少。

  3、运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时,提升机运行平稳,可达到较高的提升高度。

  4、斗式提升机使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。

提升机

斗式提升机

垂直输送机

链板提升机

NE提升机

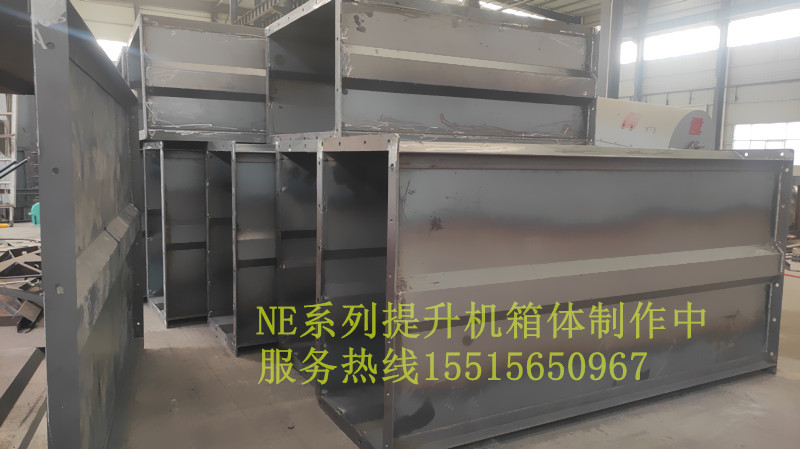

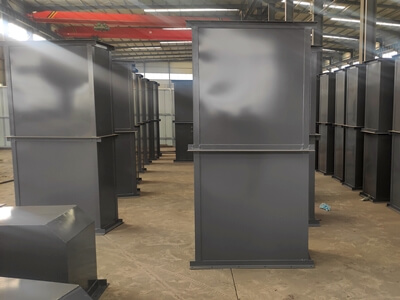

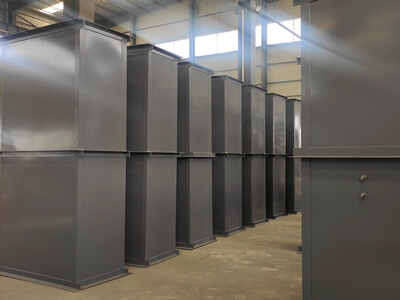

上图为NE提升机中间箱体制作中,全部采用大牌厂家钢材,激光切割下料,确保平整度
板链提升机

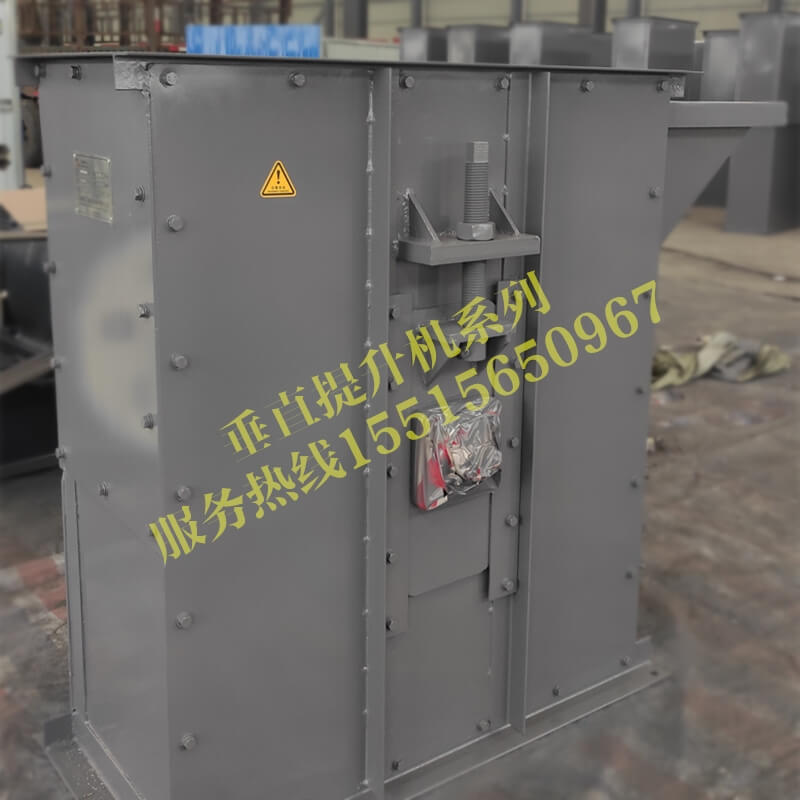

上图为NE提升机机头箱体制作中,每一个环节都进行水平垂直调校,确保垂直度精准
ne板链提升机厂家


提升机料斗

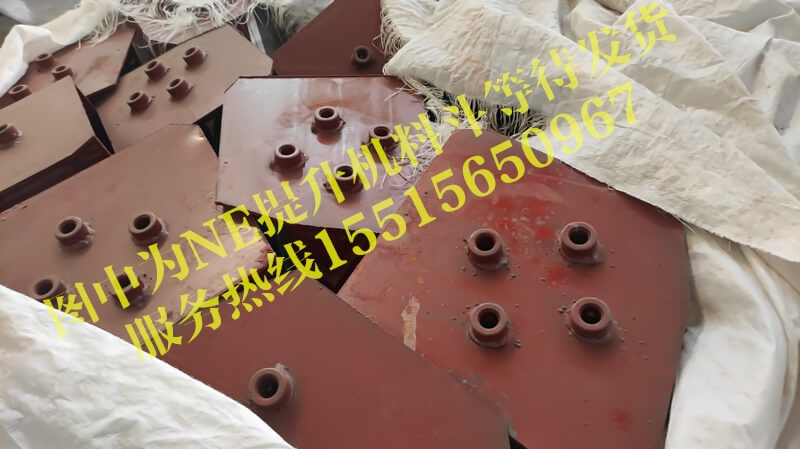

上图为NE提升机的料斗,采用品牌钢材,激光切割,自动焊接工艺,坚固耐用,
提升机链条

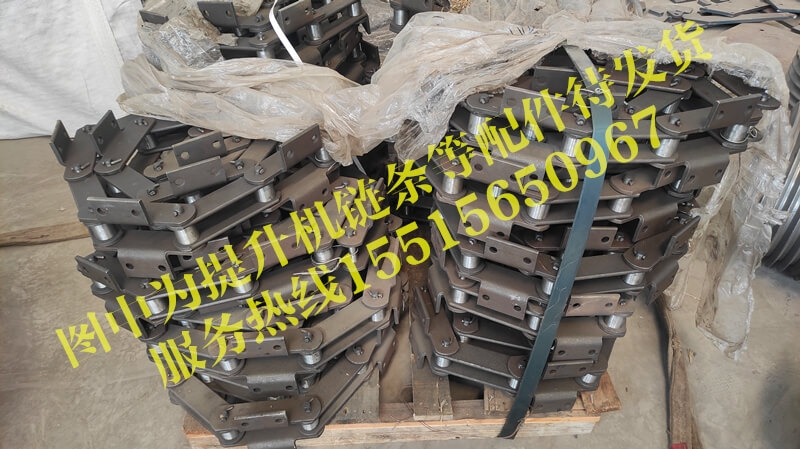

上图为NE提升机板链,提升机链条配件,采用自动化流水线制作,确保了精度




  提升机工作原理

  料斗把物料从下面的储藏中舀起,随着输送带或链提升到顶部,绕过顶轮后向下翻转,斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶材质,装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链,上或下面有一对传动链轮,下或上面是一对改向链轮。斗式提升机一般都装有机壳,以防止机器内粉尘飞扬。

  当前,我公司均可定制多个系列的产品,常用的有HL型和NE型提升机。

  NE型板链斗式提升机

  1、采用流入式喂料方式,漏料少,无用功率少。

  2、使用寿命长,采用重力式卸料方式,料斗磨损少。

  3、提升量大,本系列提升机具有(NE15~NE800)多种规格,提升量为15-800m³/h(我司可定制≤1600m³/h)。

  4、提升范围广,不仅能提升一般粉状、粒状和块状物料,而且可以提升磨琢性大的物料。

  TD型带式斗式提升机

  1、采用离心式卸料方式,卸料速度快。

  2、综合成本低,结构钢性好,寿命长。

  3、传动方式多样,如尼龙、钢丝、聚氨酯、帆布等,可据自身需求选择输送带。

  TH型环链斗式提升机

  1、耐受高温,输送物料的温度高达250℃(我司定制可达≤800℃)。

  2、输送量大,改进机型(TH)的提升输送量比普通机型(HL)提高30%以上。

  3、提升机环链采用低合金钢锻造,具有极高的抗拉强度和耐磨性能。

  4、环链适应性强,适用于不用的温度、场景。

  TD提升机主要参数

规格 较大提升高度(m) 输送量
(m³/h)
物料较大块
(mm)
斗容
(L)

电机功率

(kw)

TDG160型 80 34 0-20 2.6 2.2-11
TDG200型 80 45 0-25 4.1 3-15
TDG250型 80 71 0-30 6.5 5.5-22
TDG315型 80 101 0-35 10 7.5-30
TDG400型 80 158 0-40 16 15-45
TDG500型 80 218 0-45 25 18.5-55
TDG630型 80 345 0-50 40 30-90
TDG800型 80 491 0-50 61 45-132

  NE板链提升机技术参数

规格

较大提升度(m)

较大提升量(m³/h)

允许占百分比(%)

节距(mm)

电机功率(kw)

10 25 50 75 100
物料较大块(mm)
NE15 40 16 65 50 40 30 25 101.66 1.5-4
NE30 59 31 90 75 58 47 40 152.4 2.2-7.5
NE50 62 60 90 75 58 47 40 152.4 3-15
NE100 58 110 130 105 80 65 55 200 7.5-30
NE150 65 170 130 105 80 65 55 200 11-37
NE200 73 220 170 135 100 85 70 250 18.5-75
NE300 61 320 170 135 100 85 70 250 22-75
NE400 47 420 205 165 125 105 90 300 45-90
NE500 58 500 240 190 145 120 100 300 45-132
